La Historia
Si ud. como yo, lector o colega radioaficionado se resiste a pagar por la minima cosa o considera exorbitantes los precios de partes y reparaciones por algo que con un poco de ingenio, habilidad y paciencia puede lograrse, entonces este post es para ti amigo: Se trata de un DIY, es decir: "hagalo usted mismo". Como remplazar el microswitch que trabaja como PTT en nuestros micros ICOM HM-133V.
En mi caso un IC-2200H que me tenia como decimos aqui "con la piedra afuera"... cansado ya de apretar cada vez mas y con maña para que activara o no se "cayera" el PTT y quedara hablando solo...
Me di la tarea de investigar en "San Gugle" y luego de dar cuenta que es un problema comun en las primeras versiones de estos micros, tome el manual de servicio para no adivinar y abri el micro con el cuidado que merece una pieza que cuesta 79.95 dolares "en descuento" y 22 dolares el remplazo "chino" y que como muchas cosas no se consigue aqui en Venezuela.
Las versiones de internet apuntaban a: 1. una falla en el plato pulsador (parte interna del microswitch) que se oxida y deja de trabajar, 2. la separacion entre la leva o boton del switch con el gatillo del microfono es incorrecta. En ambos casos parecia logico pues en los telefonos y otros paratos con uso frecuente se remplazan por desgaste, pero este equipo tiene 3 años de comprado y 1 de uso continuo...Humm!!! Luego de desarmar y poner tiras de cartulina de diferente grosor en el gatillo, el micro pulsaba pero seguia fallando... abri el micro y a transmitir con el "tripero expuesto" y confirmado: actuaba el switch pero perdia el contacto....
Ahi esta el culpable:
Micro Switch con contactos en 90 Grados
Mi primera intencion fue desarmar el microswitch, limpiar sus partes internas y reconstruirlo (en otro post les detallare como hacerlo), asi lo hice y despues de probar continuidad con un multimetro halle que el problema no era el plato pulsador (disco concavo flexible) si no los contactos inferiores que debian cerrar el circuito: NO habia continuidad o la perdia en unos segundos.. Mala calidad imagino...
Mi segunda intencion fue adaptar un circuito pulsador superficial (solo el pulsador sobre una baquelita, sin carcasa), como los de telefonos moviles o algunos radios #FRS, o en su defecto un pulsador recto y adaptarlo a la misma posicion del original.
Baquelita con discos pulsadores superficiales en un FRS Motorola
Luego de cacharrear un rato, di cuenta que esa "solucion" podria dañar el circuito o comprometer la confiabilidad y como no me gustan los "parches" decidi no darme por vencido..Algun perol debia tener en sus entrañas un pulsador de este tipo.....
Manos a la obra:
La victima:

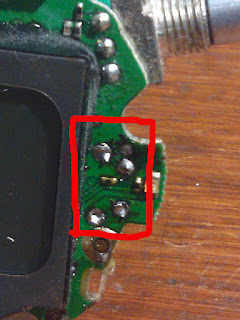

Desarmar: Se aprecia el switch en la parte abajo-derecha de la placa
Aqui esta...... el cadaver donante !!
Un Motorola FRS abandonado...
Luego de mucho revisar sus switches y darme cuenta que todos son superficiales, halle uno en su boton de emergencia....
ALELUYA! a todos los santos circuitos, a desmontarlo.....
Alli estan los 4 contactos y con forma identica. He de añadir que la calidad del pequeño radio es muy buena, parece una serie PRO o Radius en miniatura....
Una prueba antes de soldar: que encaje bien.. al fondo se apŕecia el switch original-mente- malo...
Es de notar que el switch de remplazo se siente mas "duro" al pulsar o actuarlo, es mas firme pero funciona al 100%. Para soldar-desoldar se uso aire caliente de una estacion de trabajo, pues asi sufren menos los circuitos, queda mas limpio que con un cautin y se hace mas rapido. Si no tiene facilidad de esto o un amigo que le ayude, con un cautin de baja potencia, un extractor de soldadura y paciencia puede hacerse..!
Listo, pase una tarde muy productiva en mi negocio -no habia clientes :( - y me ahorre una platica; ademas del orgullo de reparar o mejorar con mis propias manos los juguetes de radio...! hasta la proxima.
Hay abundante info en internet sobre estos micros, los enlaces que use fueron estos:
Manual de Servicio HM-133V: http://www.radiomanual.info/schemi/ACC_microphone/Icom_HM-133_V_serv.pdf
Guia como cambiar el PTT switch: http://www.directdirt.com/2015/01/repair-icom-hm-133-ptt-switch/
